在户外、偏远地区等WiFi 信号覆盖不足的场景中，传统 WiFi 模块常因通信中断 无法实现远程控制，而 4G 模块凭借广覆盖、高稳定性的核心优势，成为物联网远程控制的理想解决方案。

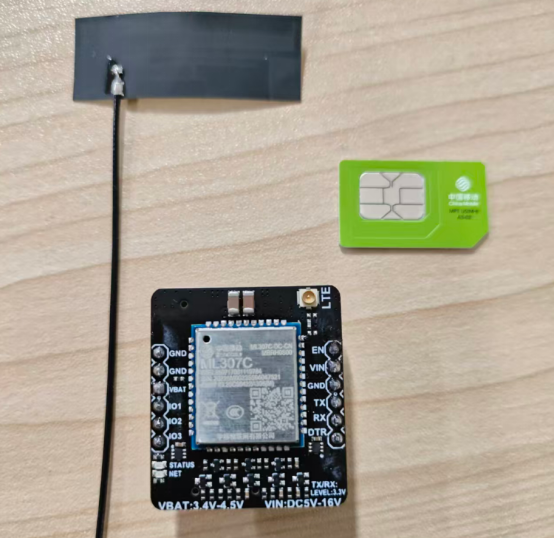

                                 DX-CT11-B 4G模块（已配网）

本文聚焦这一痛点，以大夏龙雀CT11-B&C 高性价比 CAT1 4G 模块为核心，手把手教你实现 MQTT 协议远程控制设备。内容涵盖硬件接线（模块 + 单片机 + 继电器）、AT 指令配置 MQTT 服务器接入、单片机代码开发、低流量优化等全流程，同时提供故障排查与功能扩展技巧，适配智慧农业、户外监控、共享设备等无 WiFi 场景，充分发挥 4G 模块在无网络覆盖场景下的通信价值。

一、教程前置准备

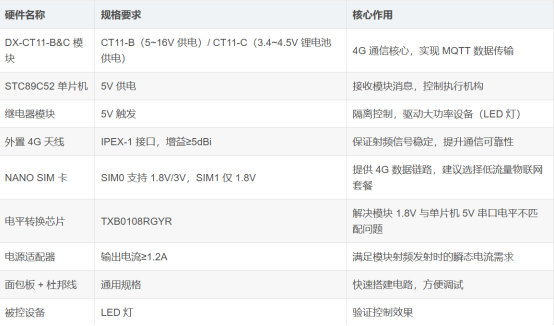

1.硬件清单

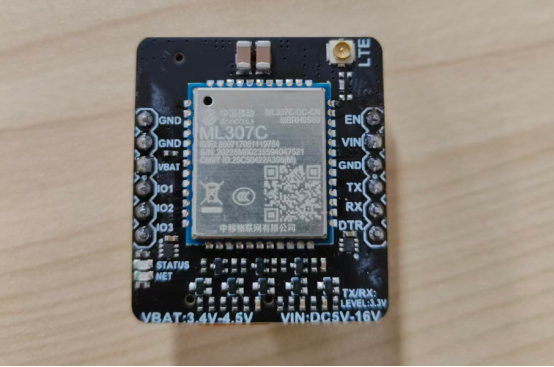

                                                         DX-CT11-B 4G模块

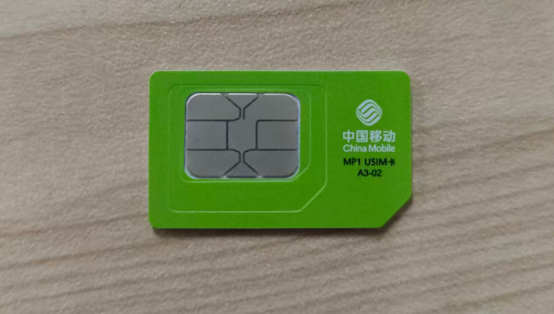

                                                                      物联卡

2. 软件工具

• 串口调试工具：SSCOM5.13.1（支持自动回车、多字符串发送，适配 AT 指令调试）

• MQTT 服务器工具：MQTT.fx（免费开源，快速模拟服务器下发控制指令）

• 单片机编程工具：Keil C51（编写控制逻辑代码）

• 代码烧录工具：STC-ISP（将程序烧录至 STC89C52 单片机）

3. 硬件接线步骤

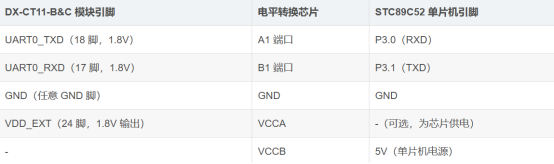

（1）模块与单片机串口连接

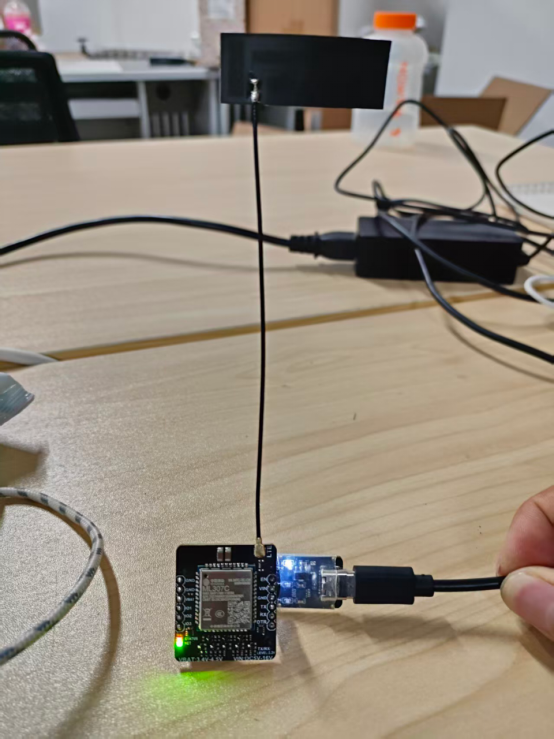

                                                          通信准备

（2）单片机与继电器连接

• 单片机P1.0 引脚 → 继电器模块 IN 引脚

• 继电器VCC → 5V 电源

• 继电器GND → GND

• 继电器COM 端 → 被控设备正极

• 继电器NO 端 → 电源正极

• 被控设备负极→ 电源负极

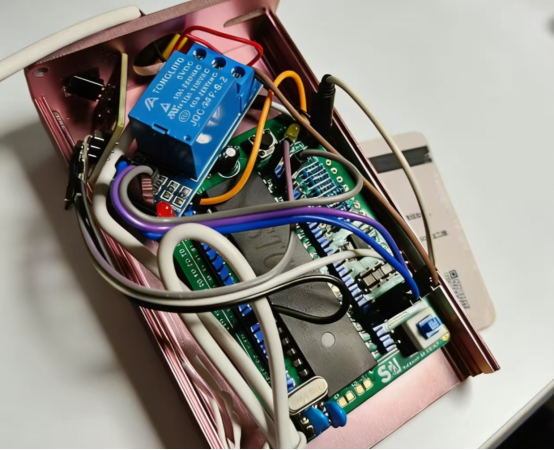

                                                   使用STC89C52做主控

（3）模块基础接线

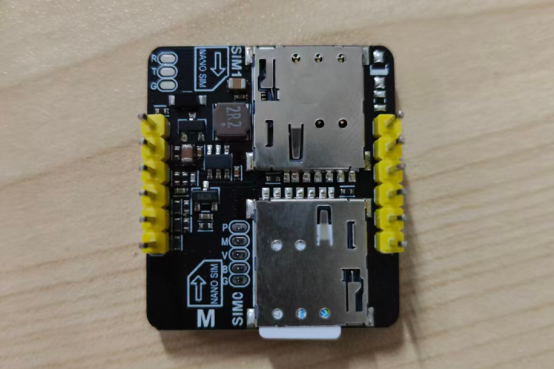

                                                    正确安装SIM卡

• 模块供电：CT11-B 接 5V 电源（VIN 脚），CT11-C 接 3.8V 锂电池（VBAT 脚）

• 4G 天线：IPEX 接头插入模块 ANT_MAIN（35 脚）

• SIM 卡：按模块标签指示插入 NANO SIM 卡（注意缺口方向）

关键提醒：模块EN 引脚（硬件使能）默认高电平有效，无需额外接线；射频线走线尽量短且包地，避免干扰通信。

4. 串口参数配置

• 模块默认串口参数：115200bps、8 数据位、无校验、1 停止位

• SSCOM 工具设置：勾选 “加回车换行”，选择对应串口端口

                                          串口软件的正确配置

二、核心实现流程（分两步：模块接入MQTT + 单片机控制）

第一步：DX-CT11-B&C 模块接入 MQTT 服务器（官方已封装AT 指令）

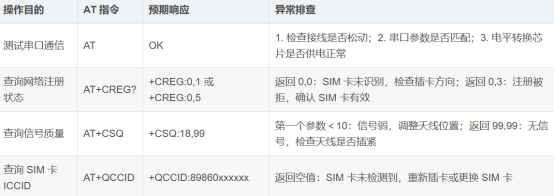

步骤1：模块初始化 与网络验证

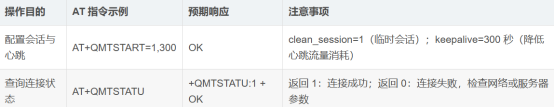

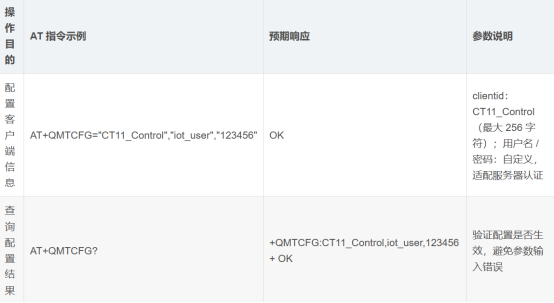

步骤2：配置 MQTT 客户端参数

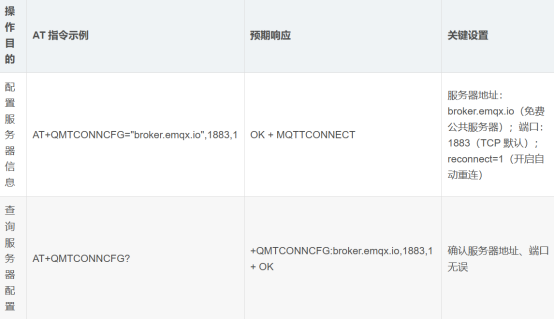

步骤3：配置 MQTT 服务器参数（使用公网快速测试）

步骤4：建立 MQTT 连接

步骤5：订阅控制主题

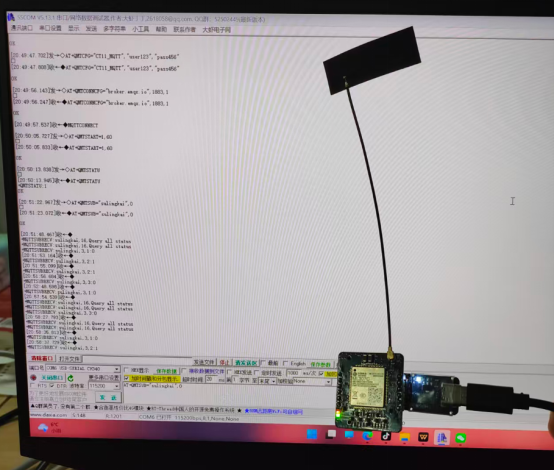

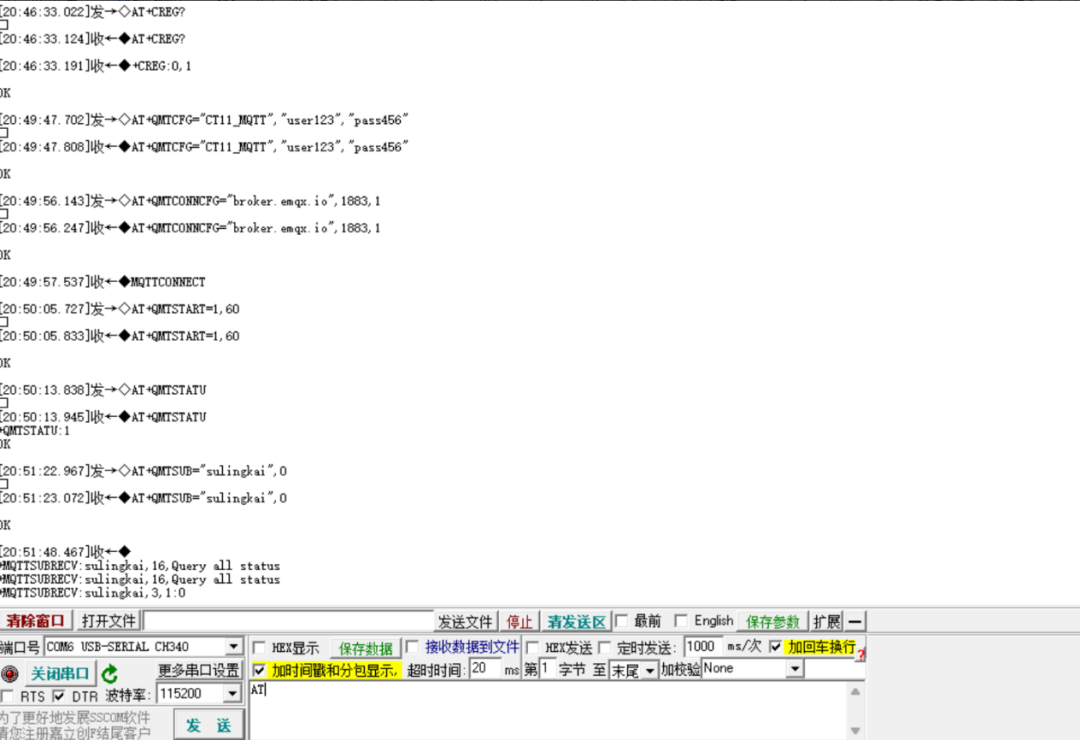

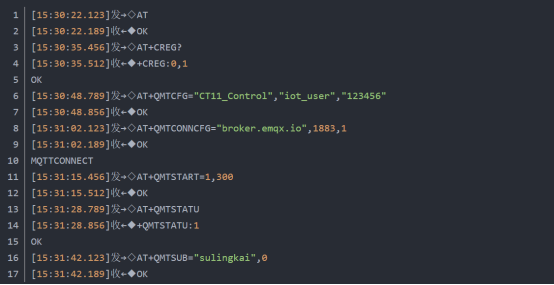

日志参考（SSCOM 工具输出）：

第二步：单片机解析MQTT 消息并控制设备

1. 核心逻辑：

单片机通过串口接收模块转发的MQTT 消息（如 “relay:1”→ 打开继电器，“relay:0”→ 关闭继电器），解析消息后控制 GPIO 引脚电平，驱动继电器动作，进而控制被控设备。

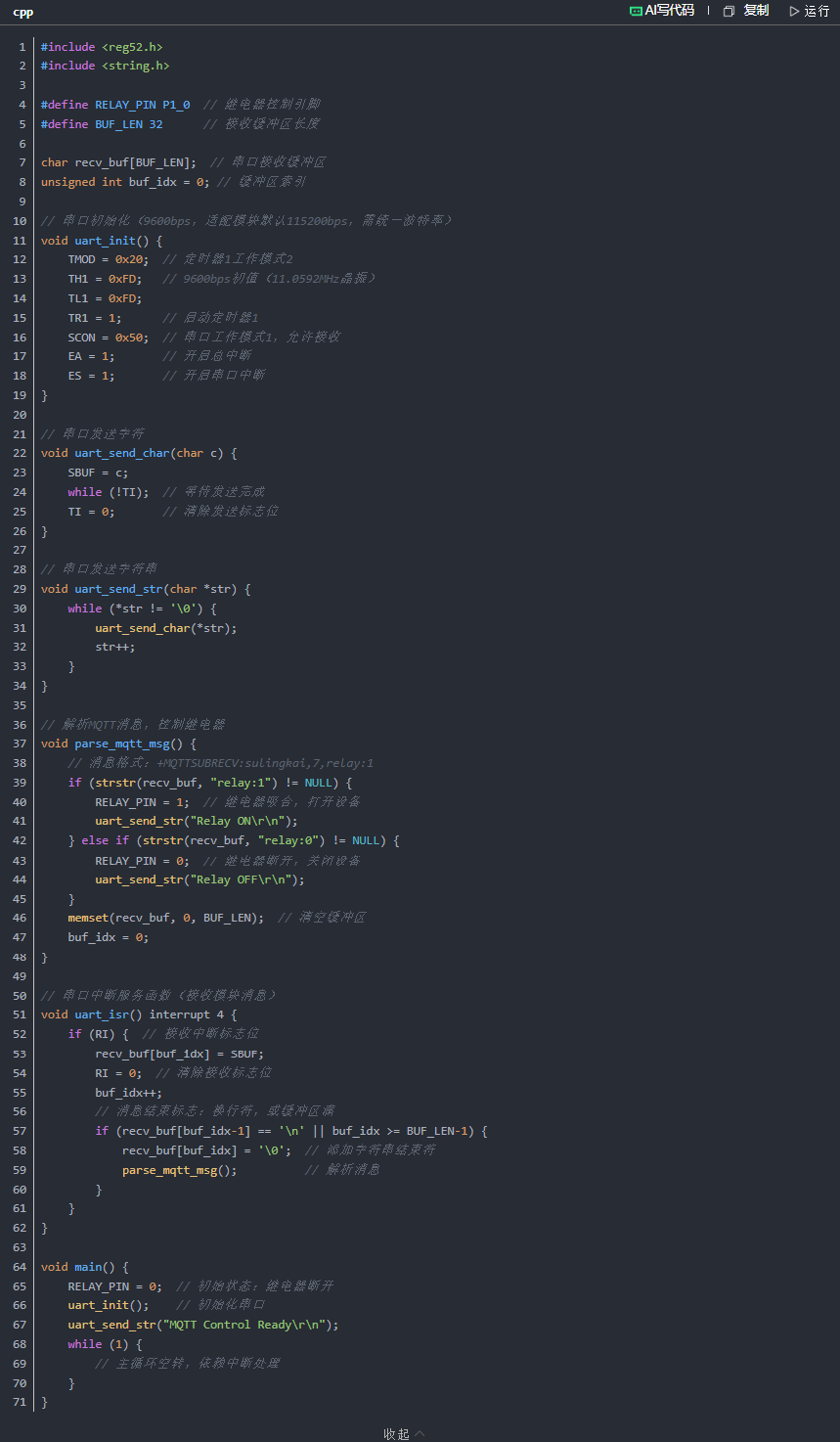

2. 单片机代码（核心示例）

3. 代码烧录步骤

1.打开STC-ISP 工具，选择单片机型号 “STC89C52RC”；

2.点击“打开程序文件”，选择编译生成的.hex 文件；

3.选择对应串口端口，设置波特率为“115200bps”；

4.单片机断电后重新上电，点击“下载 / 编程”，等待烧录完成。

三、效果演示与验证

1. 服务器下发指令

① 打开MQTT.fx，点击 “设置”，输入服务器地址 “broker.emqx.io”，端口 “1883”；

② 点击“连接”，成功后在 “Publish” 界面输入主题 “sulingkai”；

③ payload 输入 “relay:1”，点击 “Publish” 下发打开指令；

④ 观察到继电器吸合，被控设备（LED 灯）点亮；

⑤ payload 输入 “relay:0”，点击 “Publish” 下发关闭指令，设备熄灭。

2. 关键日志验证

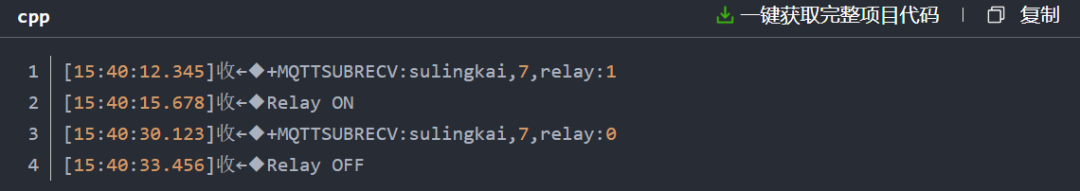

模块接收日志（SSCOM 工具）：

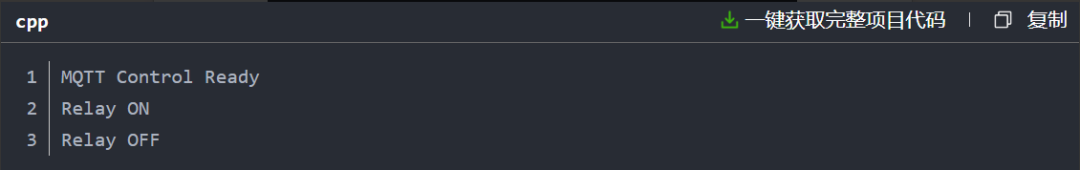

• 单片机串口输出：

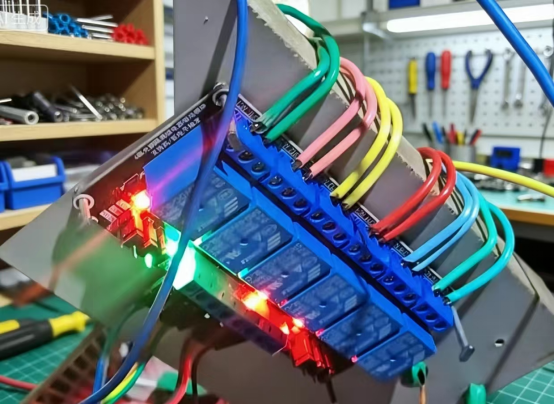

                                                         控制多路设备

四、进阶优化

1. 低流量优化

• 调大MQTT 心跳间隔：AT+QMTSTART=1,600（从 300 秒延长至 600 秒，减少心跳流量）；

• 精简消息体：将“relay:1” 简化为 “1”，“relay:0” 简化为 “0”，单条消息节省 5 字节；

• 关闭指令回显：ATE0（减少串口冗余数据传输，降低模块功耗）。

2. 稳定性提升

• 开启MQTT 自动重连：AT+QMTCONNCFG="broker.emqx.io",1883,1（断网后自动恢复连接）；

• 增加消息校验：在单片机代码中添加CRC 校验，避免误触发；

• 电源防干扰：在模块电源输入端并联1000uF 电解电容 + 0.1uF 陶瓷电容，防止电压波动。

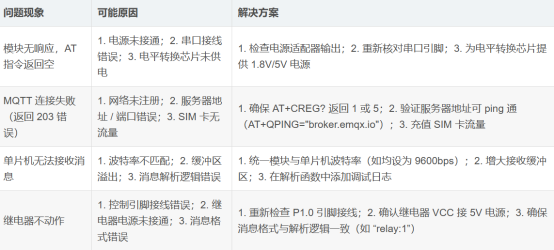

五、常见问题排查

六、项目总结

DX-CT11-B&C 模块以其简洁的 AT 指令接口、稳定的通信性能和高性价比，完美适配 MQTT 远程控制场景。本文实现的方案不仅完成了 “服务器 - 模块 - 单片机 - 设备” 的全链路控制，还通过低流量优化、稳定性提升等设计，满足物联网开发的实际需求。
